冻干工艺里有一个经常被忽视的变量——冷冻方式。大多数人对冻干的关注点全在"干燥"上：搁板温度怎么设、真空度多少、一次干燥跑多久。但很少有人认真想过一个问题：在你把样品放进冻干机之前，它是怎么冻上的？这个"怎么冻"的答案，可能会让后续干燥效率差出30%以上。
冻干行业有个"不成文的共识"：一次干燥时间能压缩10%算不错了，压缩20%是优秀，压缩30%以上就属于"异常"了——多半是产品温度跑到了塌陷温度以上，或者牺牲了产品外观。但有趣的是，那些能实现30%以上干燥加速的案例，往往不是靠更高的搁板温度或更低的腔体压力，而是靠冷冻方式的改变。换句话说，干燥效率的天花板，很多情况下是在冷冻阶段就被锁死了。
在冻干微球的制备领域，这个选择尤其关键。因为你是把微升级的液滴直接滴进液氮（-196℃），还是让它躺在-40℃的搁板上慢慢冻？两条路线背后，是截然不同的物理过程、冰晶形态，以及最终产品性能。
01
接触式冷冻：最传统，也最被低估
LYO INNOVATION
先说大家最熟悉的接触式冷冻（Contact Freezing），也叫搁板冷冻（Shelf Freezing）。西林瓶冻干100%走的就是这条路：药液灌进西林瓶后，整盘放进冻干机，搁板按预设速率降温（典型的是1℃/min），直到所有西林瓶中的液体完全冻结。
这个过程的物理机制很直观——冷量通过西林瓶底部与搁板的接触面向上传导，液体从底部开始冻结，冰晶由下往上生长。如果你拆过冻干后的蛋糕体，切开横截面能看到明显的定向冰晶痕迹，这就是接触式冷冻的指纹。
问题在哪？在"过冷度"（supercooling）的不确定性。一个批次的西林瓶中，冰核形成（nucleation）的温度可能差出10-15℃——有的在-5℃就成核了，有的要过冷到-18℃才开始冻。这个差异直接决定了冰晶的尺寸和形态：成核温度越高，冰晶越大、越少；成核温度越低，冰晶越细密、数量越多。
Konstantinidis等（2011）在Journal of Pharmaceutical Sciences上发表了关于这个问题的经典研究。他们系统地测量了可控成核与不可控成核条件下冻干产品的孔径分布、传质阻力（Rp）和一次干燥速率。结果显示：成核温度每升高1℃，一次干燥时间约缩短3%。这个数据看似不大，但对于一次干燥要跑2-3天的生物制品来说，累计效应非常可观——从-18℃成核提升到-5℃成核，理论上可以省出将近40%的一次干燥时间。
Awotwe-Otoo等（2013）的研究进一步证实了可控成核对单抗冻干产品质量的影响：可控成核（在-2.3至-3.2℃诱导成核）使一次干燥速率从不可控成核的0.11 g/h/瓶提高到0.13 g/h/瓶，一次干燥时间减少约19%。同时，可控成核产品的冻干饼外观更好、复溶更快、无可见塌陷或收缩。但可控制成核也带来了一个有趣的trade-off——产品比表面积（SSA）从0.90 m²/g降低到0.46 m²/g，残余水分从1.62%上升到2.10%。
这解释了为什么接触式冷冻对于冻干饼是可行的、甚至是优化后的选择——但对于冻干微球来说，它的局限是根本性的。
02
液氮滴珠：极速冷冻的逻辑与代价
LYO INNOVATION
液氮滴珠（Liquid Nitrogen Droplet Freezing）的物理过程与接触式冻结完全不同。它不是让液体在容器中缓慢降温，而是把微升级的液滴直接滴入-196℃的液氮中。这个过程极其暴力：液滴入液氮的瞬间，外壳层几乎立即固化，形成一层冰壳；内部液核随后以每秒数百摄氏度的速率降温并固化。
这种超快速冷冻带来的结果是什么？冰晶极小、极均匀。因为冷却速率远超过冰晶生长所需的时间窗口，水分子来不及排列成规整的六方晶格就被"冻住"了——形成的实际上是纳米级的冰晶或无定形冰。对于保护蛋白结构来说，这是天大的好事——小冰晶对蛋白的空间挤压和界面变性远远小于大冰晶。
Nakagawa等（2006）的研究直观展示了冷冻方式对冰晶形态的影响。他们用超声诱导的受控成核技术与自然成核做对照，通过扫描电镜观察不同冷冻条件下冻干产品的微观结构：受控成核在高成核温度下产生的是大孔道、低阻力的"高速公路"结构；而不可控成核在深度过冷后形成的是致密细孔的"迷宫"结构。研究确认了一个关键发现：冰晶形态直接影响一次干燥速率——含BSA和蔗糖的配方中，受控成核使一次干燥时间缩短了约25%。
但液氮滴珠也有代价。首先是热应力——微球内外层的巨大温差可能导致微球开裂，尤其是直径超过3 mm的较大液滴。其次，液氮中的水分挥发和气泡夹带可能形成表面缺陷。第三，批量操作中有个实操难题——微球在液氮容器里会堆积，底部和顶部的冷却速率其实不一样，这会导致批内微球之间的冰晶形态差异。
03
喷雾冷冻干燥（SFD）：第三条路
LYO INNOVATION
除了接触式冷冻和液氮滴珠，还有第三条技术路线——喷雾冷冻干燥（Spray Freeze Drying, SFD）。它的原理是把液体通过雾化喷嘴喷成微米级雾滴，喷入液氮或冷氮气环境中冷冻成微颗粒，再将这些冷冻微颗粒放入冻干机干燥。
Sonner等（2002）的工作对SFD做了系统评估。他们用胰蛋白酶原（trypsinogen）作为模型蛋白，比较了SFD和传统冻干对蛋白稳定性的影响。一个重要发现是：SFD产生的粉末具有极高的比表面积（可达传统冻干饼的10倍以上），这造成了两面性——复溶极快（秒级溶解），但粉末极易吸潮、机械强度低、操作时容易飞散。
更值得关注的是，SFD的干燥行为与传统冻干截然不同。有研究通过重力法实时测量发现，SFD粉末在一次干燥初期的干燥速率确实很高——因为颗粒的比表面积大、冰-气界面多。但这种高干燥速率衰减得非常快：因为粉末颗粒间的空隙形成了巨大的热阻，热量很难穿透整个粉末床传到深处。最终，SFD的一次干燥时间并没有想象中那么短。
Engstrom等（2007）探讨了冷冻剂选择对SFD产品形态的影响：用液氮（-196℃）和用液态丙烷（-42℃）冷冻同一种蛋白溶液，得到的颗粒形态完全不同。液氮冷冻形成的颗粒更小、更不规则、表面更粗糙；液态丙烷冷冻形成的颗粒更圆润、表面更光滑。这种形态差异对后续干燥和产品性能的影响至今仍未完全理解。
04
三条路怎么选？——给冻干微球开发者的决策框架
LYO INNOVATION
说了这么多，到底该选哪条路？
这取决于你追求的核心目标是什么
如果你做的是西林瓶冻干——传统的蛋白药品、疫苗、ADC——接触式冷冻仍然是首选。它的工艺成熟度最高，设备投入最低，放大路径最清晰。而且如果你在系统中配置了可控成核技术（如ControLyo），可以把接触式冷冻的瓶颈——成核随机性——大幅压缩。
如果你做的是冻干微球——IVD试剂、POCT检测卡——液氮滴珠几乎是最优解。因为它天然适配微球的球形制备流程，而且超快速冷冻对微量生物试剂的保护效果是接触式冷冻无法比拟的。缺点是设备投入高、产能有限、放大的热管理是个挑战。
如果你做的是需要特定粉体特性的高端应用——比如吸入式蛋白药物、纳米制剂固定化——SFD可能是你的工具。它给了你调控颗粒粒度、形态和密度的最大自由度。但这条路的工艺复杂性也是最高的，而且干燥效率未必比液氮滴珠更好。
05
BIODOT在这场路线之争中的位置
LYO INNOVATION
BIODOT的Sphera和Discovery系统定位非常清晰：专注液氮滴珠路线，主打高精度、高通量的冻干微球制备。
从技术参数来看，Sphera 的单滴体积精度达到CV<3%，单喷嘴产能约7000-10000颗/小时。更值得注意的是，BIODOT的BioJet技术是基于"按需滴落"（Drop-on-Demand）原理，而非连续流——这意味着每颗微球的体积和形态都可以精确控制，不受前一滴的影响。这种控制精度对于要求严格定量（如qPCR Ct值一致性）的诊断试剂来说，是无可替代的。

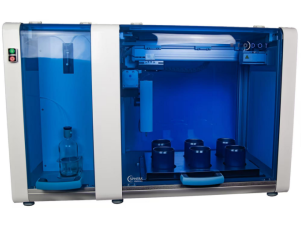

BiDot™ Sphera冻干微球成型仪

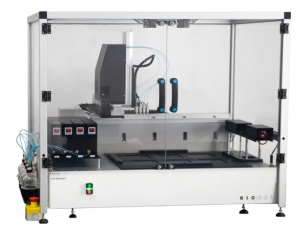

BiDot™ Sphera Discovery冻干微球成型仪
06
一个容易被忽略的问题：
冷冻方式对放大一致性的影响
LYO INNOVATION
不管是哪条冷冻路线，放大一致性都是一个必须面对的问题。从实验室规模到生产规模，传热条件变了，冷冻速率变了，冰晶形态变了——这些变化最终都会反映在产品性能上。
对于液氮滴珠路线来说，放大挑战尤其体现在液氮容器的热管理上。实验室里几毫升液氮、几十颗微球，温度均匀性好；但放大到生产级的液氮槽，液氮的蒸发、对流、局部温度梯度都会影响微球之间的冷冻一致性。
对于接触式冷冻来说，放大挑战集中体现在搁板温度均匀性和辐射热上——小冻干机里边缘西林瓶受到更多辐射，干燥更快，这已经是行业共识。
对于SFD来说，放大的瓶颈在于雾化均匀性和粉末床的传热——这可能是三条路线中最难攻克的。
Workshop预告
NEWS
LYO INNOVATION
2026年10月29日，莱奥德创 “2026 冻干技术研讨会——5度聚首·精准冻干：冻干微球（Lyobead / LyoSphere）：从IVD到生物药的剂型革命” 即将开启，敬请关注！
参考文献
[1] Konstantinidis AK, et al. Controlled Nucleation in Freeze-drying: Effects on Pore Size in the Dried Product Layer, Mass Transfer Resistance, and Primary Drying Rate. J Pharm Sci. 2011;100(8):3453-3470.
[2] Awotwe-Otoo D, et al. Impact of controlled ice nucleation on process performance and quality attributes of a lyophilized monoclonal antibody. Int J Pharm. 2013;450(1-2):70-78.
[3] Nakagawa K, Hottot A, Vessot S, Andrieu J. Influence of controlled nucleation by ultrasounds on ice morphology of frozen formulations for pharmaceutical proteins freeze-drying. Chem Eng Process. 2006;45(9):783-791.
[4] Sonner C, et al. Spray-freeze-drying for protein powder preparation: Particle characterization and a case study with trypsinogen stability. J Pharm Sci. 2002;91(10):2122-2139.
[5] Engstrom J, et al. Morphology of protein particles produced by spray freezing of concentrated solutions. Eur J Pharm Biopharm. 2007;65(2):163-173.
[6] Webb S, et al. Effects of annealing lyophilized and spray-lyophilized formulations of recombinant human interferon-gamma. J Pharm Sci. 2003;92(4):715-729.
[7] BioDot Inc. Sphera Discovery: Lyobead Formation System. Product Datasheet. 2024.
[8] Carpenter JF, Pikal MJ, Chang BS, Randolph TW. Rational design of stable lyophilized protein formulations. Pharm Res. 1997;14(8):969-975.
[9] Tang X, Pikal MJ. Design of freeze-drying processes for pharmaceuticals: practical advice. Pharm Res. 2004;21(2):191-200.
