半导体工业的温度控制解决方案
系列二：旋转涂胶和光刻系统的精准温控

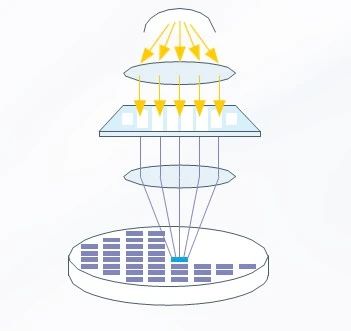

光刻：批量生产微型芯片的关键步骤
光刻技术：在晶圆上涂覆光刻胶后，使用紫外光照射掩模并进行曝光显影，就可以利用光刻胶的特性，在晶圆上形成所需的微观图形。
但是，材料都具有热胀冷缩的特性，在光刻过程中使用到的光刻掩模版、透镜和晶圆同样如此。
例如，即使是轻微的温度变化，也会引起晶圆结构的改变，从而导致尺寸变化，影响显影图形的精度和可重复性。

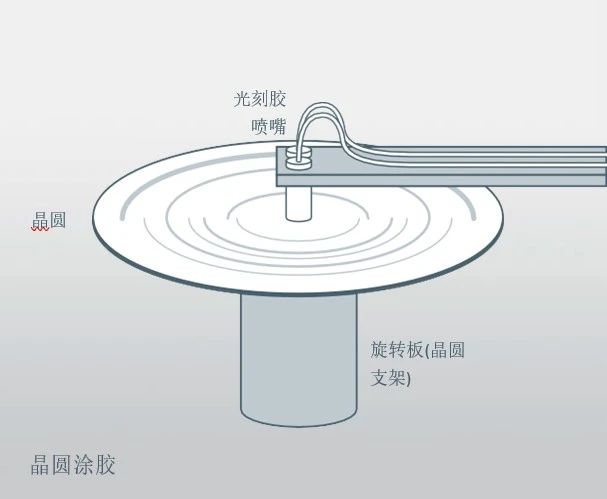

旋转涂胶的温度控制
光刻技术使用的光敏性光刻胶，其特性与温度有关。精确的温度控制可以使光刻胶的温度更加均匀，能最大限度地减少涂胶过程中产生的表面缺陷，在光刻技术中至关重要。
LAUDA Microcool 和 Variocool 设备可提供涂胶过程所需的稳定温度，并且均配置了低振动压缩机，即使被放置在靠近工艺流程的地方，也不会产生任何负面影响。
1
Lauda 应用
液体光刻胶的温度控制
Lauda 产品

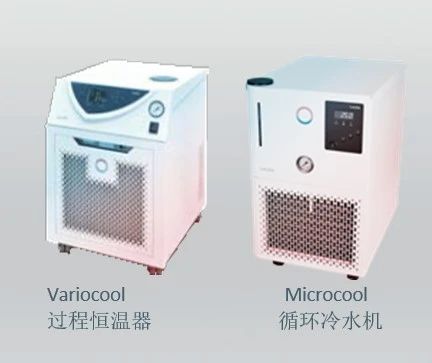

Microcool 循环冷水机

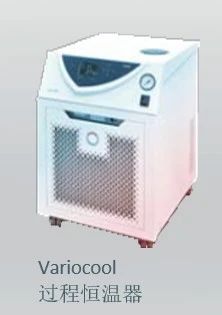

Variocool 过程恒温器
2
3
典型产品特征
• 极高的温度稳定性
• 内部结构简单，便于维修
• 低振动压缩机
• 结构紧凑
工艺气体/真空的温度控制

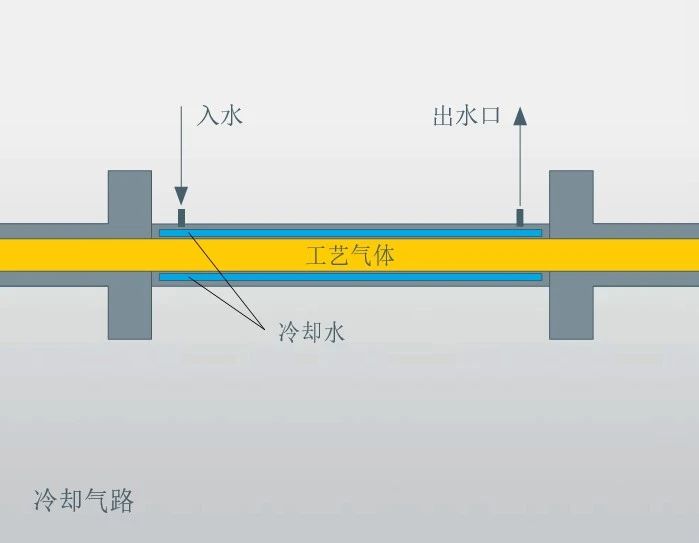

大多数工艺是在真空环境或气体环境中进行，需要对这些区域的温度进行适当控制。例如，通过在不锈钢管道或外壳上加装水冷夹套，对其中的气体进行温度控制。
1
Lauda 应用
工艺气体和腔室的温度控制
Lauda 产品

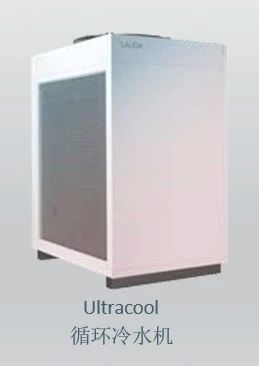

Ultracool 循环冷水机
Variocool 过程恒温器
2
3
典型产品特征
• 极高的温度稳定性
• 内部结构简单，便于维修
• 低振动压缩机
• 结构紧凑。

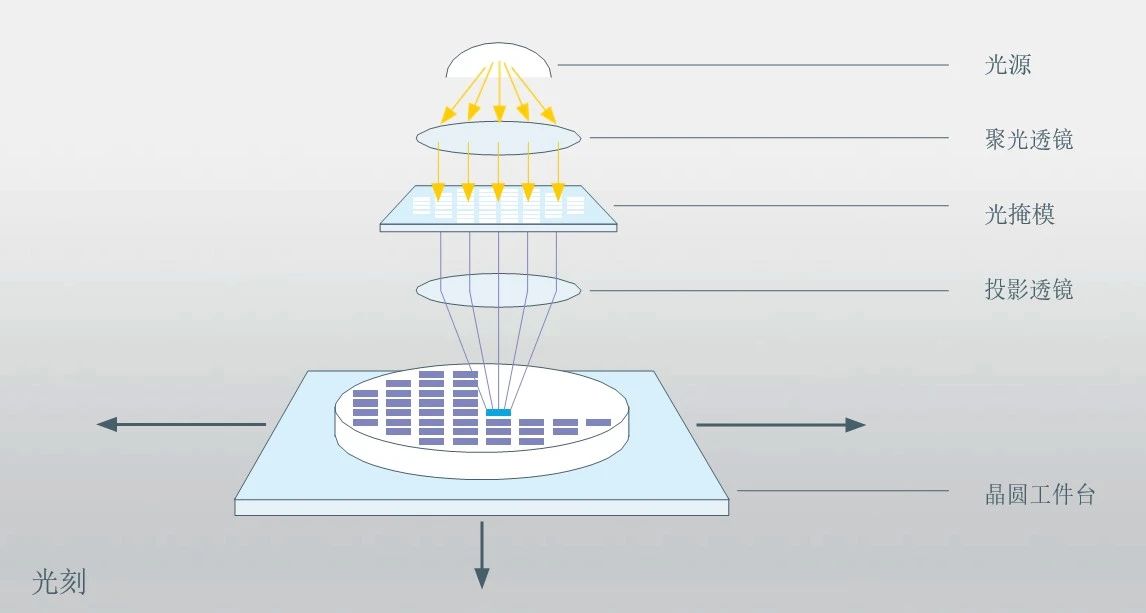

光刻系统的温度控制
➡ 紫外光源的温度控制
激光束的生成需要大量的能量，同时会生成废热，需要进行温度调节。可靠的循环冷水机，如 LAUDA Ultracool 设备，可以有效防止激光模块过热。
1
Lauda 应用
激光发生器的冷却
Lauda 产品
Ultracool 循环冷水机
Variocool 过程恒温器
2
➡ 聚光透镜和光掩模的温度控制
透镜会吸收高功率的激光辐照，导致温度升高，而光学元件和反射镜会在高温下产生变形，所以必须对其进行大幅冷却以保持恒温。紧凑型的LAUDA 恒温设备可对透镜的温度进行控制，对精确曝光至关重要。
1
Lauda 应用
透镜 / 反射镜的冷却
Lauda 产品
Variocool 过程恒温器
2
➡ 晶圆工件台和测量系统的温度控制
设备操作和后续发热会影响晶圆工件台和测量系统的精度，对其进行精确的温度控制，可以避免产生热膨胀，确保光刻的定位精度始终保持在纳米级别。
1
Lauda 应用
晶圆工件台的冷却
Lauda 产品
Ultracool 循环冷水机
2
➡ 真空泵的温度控制
涡轮分子泵被广泛用于半导体工艺的很多应用中，由旋转叶片组成，这些叶片以极高的速度运转，以产生高真空。高速运转造成的摩擦会产生热量，如果没有适当的冷却，可能会导致其损坏或性能下降。对真空泵进行冷却有助于将工作温度保持在规定的范围内，维持所需的真空度，保证真空泵的工作效率和可靠性。
1
Lauda 应用
真空泵的冷却
Lauda 产品
Ultracool 循环冷水机
2
关注我们！
了解更多半导体工艺的温度控制

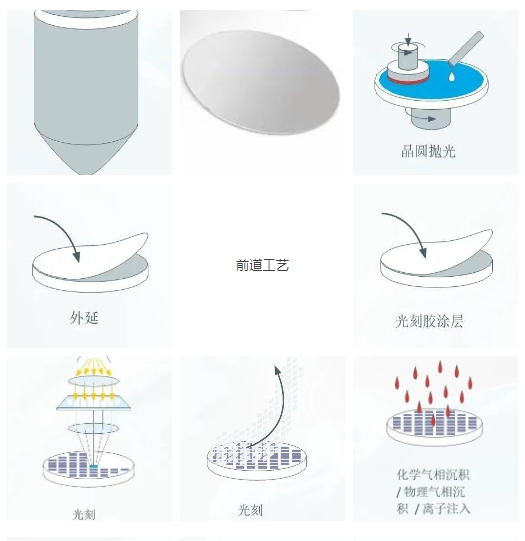

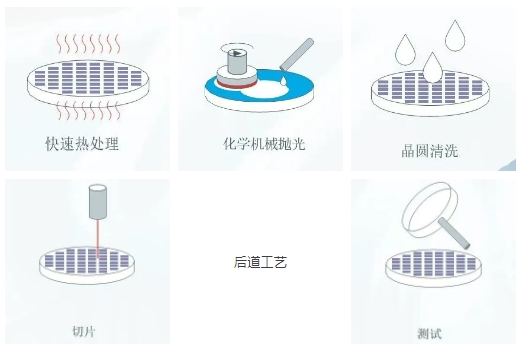

半导体制造是人类工业文明中精密程度最高的系统性工程之一，其工艺流程涉及数百道复杂工序。从硅晶圆制备、光刻显影到薄膜沉积、离子注入，从前道工艺到后道工艺，关注 LAUDA ！和我们一起逐层揭开半导体制造的温度密码，解析精准温控背后的工程智慧！
