想提高电催化研究效率?多电极控温流动看过来!


电化学----“古老又年轻”

电催化作为纳米材料和能源化学领域的研究热点,是未来新能源存储与转化技术的关键所在,如以电解水制氢和燃料电池为核心的氢能产业。除了可以通过小分子的活化转化将可再生能源存储为化学能,电催化更有魅力的地方在于温和、可控、绿色的化学品合成。

其实,电化学的发展史是非常有渊源的。早在1893年Thompson发现电子以前,电化学的基本原理和规律就已从实验中得出。



1:1780年Galvani发现“生物电”现象


电化学的起源可以追湖到1780年Galvani从生命体系中发现的“生物电”现象,它揭示了生物学和电化学之间的深奥联系。



2:1800年Volta发明利用电化学原理连续供电的伏打电堆


1800年Volta发明了人类第一个电池,它是利用电化学原理制成的第一个具有实用价值的连续供电装置。(图1-2)


早期,科学家主要是依赖对电流、电位、电容和电量等电化学参数的测量和分析研究,获得的宏观数据限制了对电极界面结构和反应历程的实质性认识。电化学最大的进步发生在20世纪的后30年间,把光谱技术同电化学方法结合在同一电解池中工作,从而实现在分子水平上认识电化学现象和规律。随着光谱、波谱技术从60年代,特别是80年代以来的迅速发展,原位光、波谱电化学方法,以及理论计算方法在电化学过程动力学的研究方面日益受到重视并得到了广泛应用。


经过近100年的发展,电催化从最初作为电化学科学的一个分支,目前已经成为一门交叉性很强的学科,科学家也在不断挖掘新的合成路径来提高电催化性能。



催化剂“动起来”更有效率

近期,美国化学学会Chemrxiv预印本期刊发表的一篇文章中使用Vapourtec离子电化学反应器开发了一种用于生成六元二锂盐的多相连续流,该例建立了一种生成六元二芳基碘酸盐的多步连续流动方法。

这是对现有批处理方法在可伸缩性和原子经济方面的一个显著改进。该方法Friedel-Crafts类烷基化中使用容易获得的乙酸苄基酯,而随后的阳极氧化环化直接生成相应的环状碘鎓盐。

* Friedel-Crafts 反应(傅-克反应)指芳香化合物在酸(Lewis酸或质子酸)催化下与卤代烃和酰卤等亲电试剂作用,在芳环上导入烷基或酰基的反应,分为Friedel-Crafts烷基化反应和Friedel-Crafts酰基化反应。

* 高价碘化合物(HVI)是合成化学家公认的试剂。它们被描述为其他危险过渡金属的替代品。这是由于它们在亲电基团转移、光催化或有机催化中的巨大反应性,以及它们作为天然产物合成的构建块的实用性。

在这篇研究文章中,科学家通过Brønsted酸介导的Friedel-Crafts反应,然后进行氧化环化,以形成所需的CDIS 1,改进了碘油烯的形成。这种合成方法是以邻碘苄基醇为起始原料。它允许在短的反应时间内完成各种繁琐的合成CDIS方法。流动化学可显著提高电催化剂的抗疲劳性和稳定性,甚至可以让很不稳定的催化剂达到持久稳定的催化效果。


合成挑战

一个显著的缺点是使用化学计量量的化学氧化剂,这降低原子经济性并需要额外的处理程序。


解决方案

碘烯的阳极氧化。电化学是一种非常经济的工具,可以避免使用化学氧化剂合成高价碘试剂。碘芳烃在电池内或电池外电化学过程中都是合适且成熟的介质。

HVI、DIS和CDIS通过阳极氧化产生。电化学工艺的明显优势,因为不需要进一步稀释或添加,所以其在流动中的实验操作简单直接。因此,将已经建立的针对CDIS 1的传统合成法转化为多步电化学流程,从而提高反应时间、原子经济性和可扩展性。


实验过程

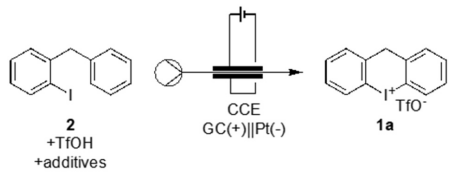

1、建立分批优化的反应条件



在分批条件下电化学氧化和环化中间体碘油烯,通过初步观察,确定三氟甲磺酸适合环化并作为抗衡离子。


2、引入流动化学

在仅两当量的TfOH以74%的产率形成产物1a。但是研究人员发现由于需要额外的苯,这些反应条件不能转移到多步骤反应中,会形成堵塞流动反应器的黑色沉淀物

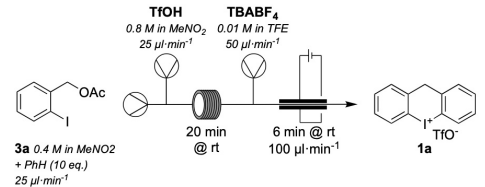

3、两步流程优化



反应在Vapourtec离子电化学流动反应器中进行,分别采用玻璃碳 (GC) 阳极和铂阴极。收率是基于在各自条件下通过两个反应器体积后的20 min (0.200 mmol) 收集。

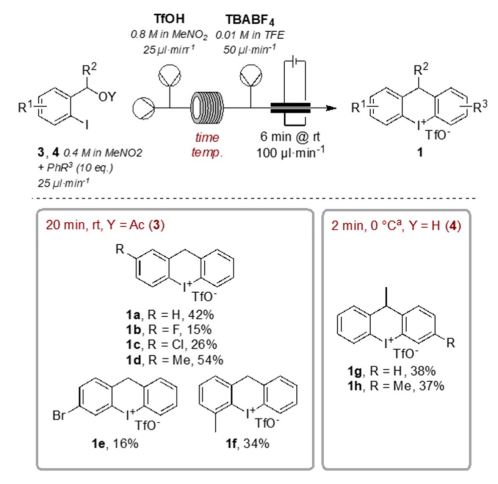

4、研究不同对位取代芳烃



Vapourtec离子电化学流动反应器中研究了不同的对位取代芳烃。通过使用仲苄基醇来衍生苄基位置,在0°C下,3g转化的Friedel-Crafts步骤缩短了约10倍


实验总结

1

开发了第一个多步连续流动程序,用于生成环状六元二芳基碘鎓盐;

2

从容易获得的乙酸苄基酯开始,将Friedel-Crafts烷基化与随后的阳极氧化环化相结合。由于这些反应的条件相当苛刻,该方法目前受到使用的窄原料的限制;

3

未来可以通过解决窄原料的限制问题,实现其他基质和更高的产量;

4

缩短反应时间,提高原子经济性和可扩展性。

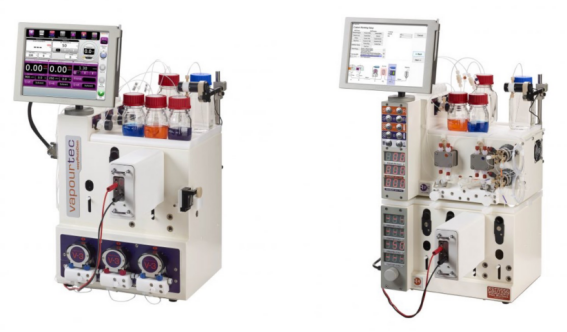

Vapourtec电化学反应器

连续电化学反应

电化学反应器一旦与Vapourtec流动化学系统集成,离子电化学反应器的温度可以控制在-10ºC和100ºC之间,这为探索开辟了广阔的化学反应空间。历史上,绝大多数电化学反应都是在室温下进行的,很少有冷却电化学反应的例子。辉瑞公司和日本庆应义塾大学最近发表的一些重要文献也表明,加热电化学反应时,反应结果会有很好的改善。



●   集成或独立操作选项,易于组装/拆卸,无泄漏操作;

●   与E系列和R系列系统兼容;

●   -10°C~+100°C;

●   在高达5bar的压力下操作;

●   20种电极材料可用,使用5 cm x 5 cm扁平电极;

●   电极间距、电极面积和反应器体积的灵活性。

*封面图来源于Pexels,其他图片来源于网络,旨在分享,如有侵权请联系删除


参考文献:

[1] One-Pot Synthesis and Conformational Analysis of Six-Membered Cyclic Iodonium Salts Lucien D. Caspers, Julian Spils, Mattis Damrath, Enno Lork, and Boris J. Nachtsheim

The Journal of Organic Chemistry 2020 85 (14), 9161-9178 DOI: 10.1021/acs.joc.0c01125

[2] https://chemrxiv.org/engage/chemrxiv/article-details/634bfda24a18762789e5c3b1
